Инспекция б/у оборудования Kongsberg HiPAP перед покупкой и отказ от сделки
В июне 2025 года специалисты Tech-Team провели выездную диагностику комплектов систем гидроакустического позиционирования HiPAP 500 и HiPAP 501 по запросу заказчика.
Задача — комплексная оценка состояния оборудования перед покупкой для последующего монтажа на судно.
Работы включали:

  • Проверку приемопередатчика (Transceiver)
  • Диагностику антенн (Transducer)
  • Инспекцию спускоподъемных механизмов (Hull Unit)
  • Проверку блоков управления (Hoist Control Unit)
  • Тестирование станции оператора и ПО APOS
  • Прозвонку кабель-шлейфов

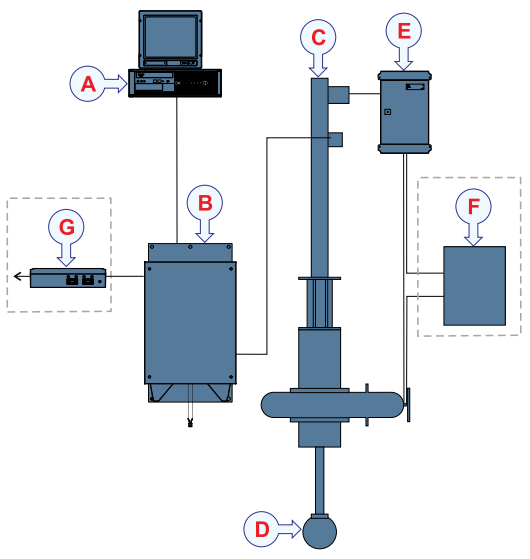

Краткое описание системы Kongsberg HiPAP

Система HiPAP включает в себя следующие компоненты:

А. Станция оператора (Operator Station)
B. Приемопередатчик (Transceiver)
C. Спуско-подъемный механизм (Hull Unit)
D. Антенна (Transducer)
E. Блок управления подъемным механизмом (Hoist Control Unit)
F. Блок управления запорной арматурой - Gate valve control unit – опция
G. Приводной блок респондеров – Responder Driver Unit – опция
Это сложный гидроакустический комплекс, где механическая, электрическая и программная части должны работать как единое целое.
Результаты диагностики

  1. приемопередатчик transceiver x81
В ходе проверки выявлено:
  • незначительная коррозия элементов конструкции;
  • вздутые конденсаторы на платах фильтров (выполнена замена);
  • карты TRX32 разных ревизий — произведен подбор;
  • питание PSU- 48V занижено (около 45 В при номинале 48 В) — признаки возрастной деградации блоков питания;
  • кабель-шлейф — без нарушений целостности.
Критических отказов не обнаружено, однако оборудование имеет выраженные признаки старения.

2. Антенны Transducer
Состояние обеих антенн признано неудовлетворительным:

  • множественные трещины защитного покрытия;
  • механические повреждения;
  • отсутствие стягивающих колец;
  • отсутствие или самодельные Lock-Plates;
  • зазоры между кожухом и основанием;
  • признаки грубой очистки поверхности;
  • возможная потеря герметичности.
Электрические цепи гидрофонов исправны, однако герметичность защитного слоя нарушена, что делает дальнейшую гарантированную эксплуатацию невозможной.
3. Спускоподъемные
 механизмы Hull Unit
Hull Unit HL 3770

Обнаружены:

  • обломанное крепление гибкого короба-рукава;
  • дефекты крепления коннекторов;
  • изношенные цинковые антикоррозионные пластины;
  • следы коррозии;
  • избыточное количество смазки (возможный износ уплотнений);
  • следы вторичной покраски по неподготовленной поверхности;
  • отсутствие направляющих;
  • повреждение конечного выключателя;
  • отсутствие защитных элементов.
Механика работоспособна, но состояние указывает на эксплуатационный износ и складское хранение без должной консервации.
4. Блоки управления Hoist Control Unit
Внешнее состояние — без замечаний.
Функциональная проверка в рабочих условиях не проводилась
Ключевой вывод
Согласно заключению сервисного отчета:

  • электрические неисправности критического характера не выявлены;
  • имеются признаки возрастной деградации блоков питания;
  • обе антенны имеют сильный износ и нарушение герметичности;
  • дальнейшая гарантированная эксплуатация антенн невозможна.

Именно состояние антенн и механических узлов стало определяющим фактором.
Результат для заказчика
Благодаря выездной инспекции:

  • выявлены скрытые дефекты,
  • подтверждены признаки серьезного износа,
  • предотвращена покупка дорогостоящего оборудования ненадлежащего качества,
  • исключены риски последующего монтажа на судно и возможных аварийных простоев.
Стоимость такой диагностики несопоставима с потенциальными потерями при установке дефектной системы HiPAP 500/501.
Что показывает этот кейс
Покупка б/у гидроакустического оборудования без профессиональной инспекции — высокий риск.

Даже при работоспособной электрической части:

  • нарушение герметичности антенны,
  • изношенные механические элементы,
  • признаки коррозии,
  • возрастная деградация силовых компонентов
могут привести к дорогостоящему ремонту или полной замене системы после покупки и установки.

Объективная техническая оценка до сделки — это экономия бюджета и защита от рисков.
Нужна инспекция, монтаж или ремонт гидроакустического оборудования? Работаем с такими брендами как Kongsberg HiPAP и Sonardyne.
Tech-Team выполняет:

  • выездную диагностику по всему миру,
  • проверку Transceiver, Transducer, Hull Unit,
  • анализ программной части APOS,
  • электрические тесты кабельных линий,
  • монтаж новых или б/у гидроакустических комплексов Kongsberg HiPAP или Sonardyne,
  • инспекцию и ремонт гидроакустических комплексов Kongsberg HiPAP или Sonardyne,
  • фотофиксацию и детальный сервисный отчет.
